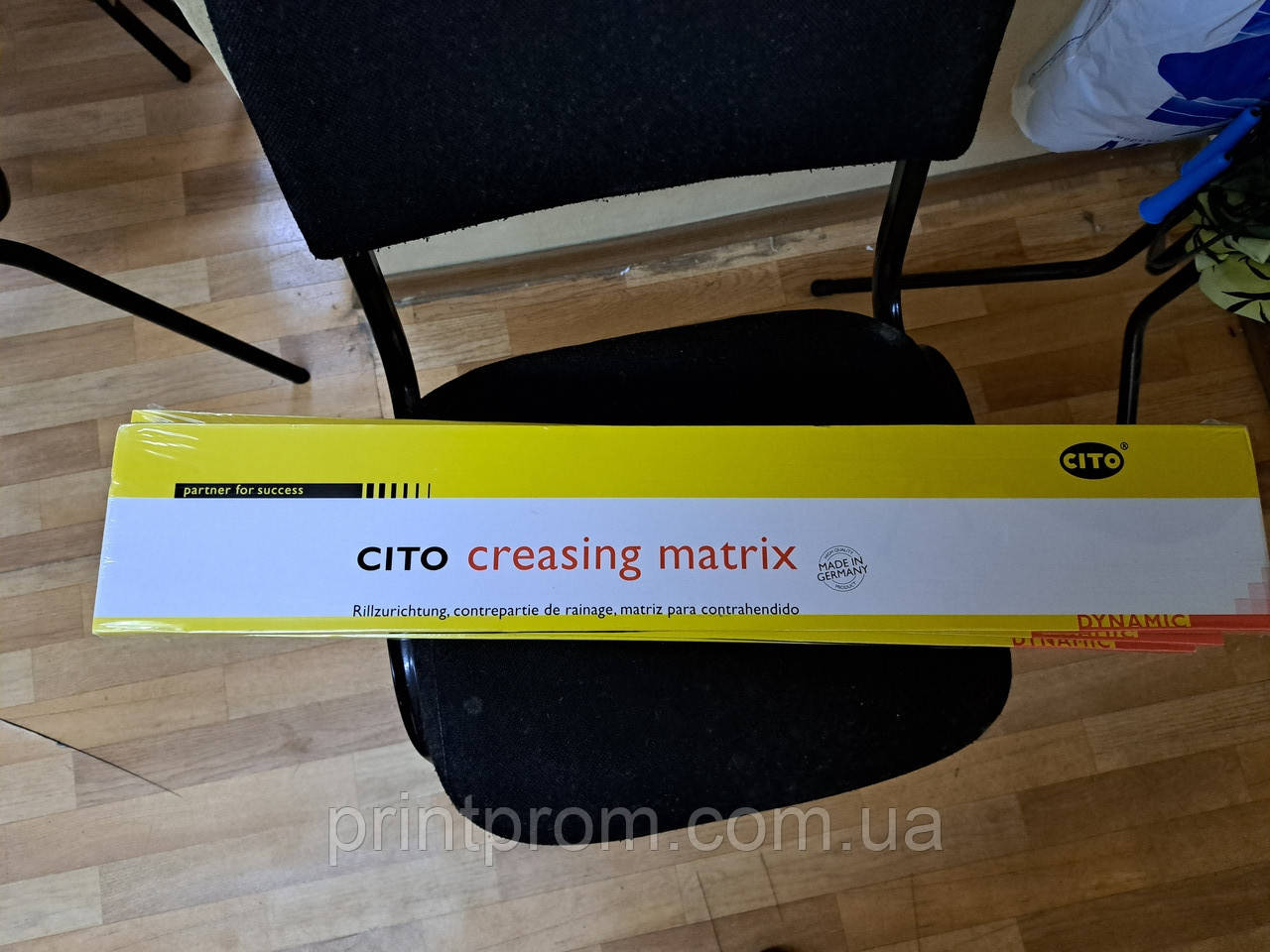

Бігувальний канал Elefant CITO DYNAMIC 0,5Х1,5мм (35м)

Біговальні канали CINO DYNAMIC - це канали нового покоління, спеціально розроблені для збільшення ізносостійкості та подовження терміну служьи канала. Основа канала - іноваційна розробка CITO ,що дозволяэ витримувати 500000 ударів.

Для чого використовуються бігувальні канали?
1. Щоб забезпечити високоточний біг на картоні або гофрокартоне, що гарантує якість виготовлюваної упаковки.
2. Щоб уникнути проблеми, пов'язані з неточним бигованием, які виникають при подальшій роботі на фальцювально-склеювальної машині. Якісна біговка дозволяє виконувати завдання на фальцювально-склеювальної машині на максимальних швидкостях і знижує її знос.
3. Використання біговальних каналів скорочує час приладження устаткування, вони не вимагають висококваліфікованої ручної роботи, т. к. канали стандартизовані по глибині і ширині.

Бігувальні канали легкі у використанні і можуть застосовуватися для будь-яких моделей вирубних машин.

I. Основні правила підбору біговальних каналів
1. Розрахунок глибини бігування
Глибина бігування визначається в залежності від матеріалу, наступним чином:
Глибина бігування (товщина бігувального каналу) = товщина матеріалу (або товщина спресованого гофрокартону)
2. Розрахунок ширини бігування для щільного картону
Ширина бігування для твердого картону визначається товщиною картону і товщиною бігувальної лінійки.
Ширина бігування = товщина картону x 2 + товщина бігувальної лінійки.
3. Розрахунок ширини бігування для гофрокартону
Ширина бігування для гофрокартону визначається товщиною стисненого гофрокартону і товщиною бігувальної лінійки.
Ширина бігування = товщина стиснутого гофрокартону x 2 + товщина бігувальної лінійки

При розрахунку товщини бігування дуже важливо знати, який профіль згинів, склад матеріалу (направляючі по обом сторонам, сам матеріал, особливо міцний матеріал), вміст вологи (існує велика різниця між літнім і зимовим часом) і т. д.
4. Канали зі зміщеним центром
Канали зі зміщеним центром використовуються при биговании двома близько розташованими один до одного бігувальний лінійками. Внутрішні напрямні для щільного картону видаляти не слід.
У разі подвійного бігування гофрокартону або щільного картону, при подальшому етапі на фальцювально-склеювальної машині, напрямні всередині каналу зазвичай видаляються.

II. Важливі умови при використанні біговальних каналів
1. Процес приклеювання і контроль зазорів
Перед приклеюванням біговальних каналів, необхідно переконатися, що основа очищена від сміття, пилу, мастила тощо, щоб запобігти появі зазорів і відклеювання.
Інші причини, які можуть спричинити зазори і відклеювання:
• Стрічка, яка захищає липкий шар біговальних каналів, була видалена раніше, ніж розпочато фактичне використання каналів. Адгезивні властивості погіршуються, якщо липка поверхня забруднена.
• Бігувальні канали зберігалися в умовах високої температури і вологості.
• Паперові обрізки потрапили між биговальным каналом і сталевою основою.
• Бігувальні канали обрані невідповідної форми або розміру (занадто малі/великі, і т. д.).

У разі появи зазорів або відклеювання під час вирубного процесу рекомендується зафіксувати канали за допомогою спеціального клею SUPER-G (розчинний клей) по периметру каналу. Якщо залишки клею потрапляють на матрицю, то від них можна позбутися.

2. Сильні / Слабкі лінії бігування
Якщо в процесі висічки лінії бігування частково стають більш сильними, більш слабкими, то необхідно відрегулювати висоту біговальних лінійок, використовуючи приправочную стрічку. Чи можна приклеїти матрицю з іншими розмірами. (Той же метод застосовується, якщо картон частково вирубаний).

Якщо бігувальні лінії занадто слабкі, то приправочную стрічку слід використовувати на звороті бігувальної лінійки.
Якщо бігувальні лінії занадто сильні, то приправочную стрічку слід використовувати на звороті ріжучих ножів.
Існує два основних типи приправочных стрічок:
Сталева приправочна стрічка:
товщина 0,03 мм; ширина 8,0 мм; довжина 20 м/ролик
товщина 0,05 мм, ширина 8,0 мм, довжина 20 м/ролик
товщина 0,10 мм, ширина 8,0 мм, довжина 15 м/ролик

Паперова приправочна стрічка:
товщина 0,04 мм (40 mic), ширина 5,8 мм; синя, довжина ролика 33 м.
товщина 0,06 мм (60 mic), ширина 5,8 мм; червона, довжина ролика 33 м.
товщина 0,08 мм (80 mic), ширина 5,8 мм; жовта, довжина ролика 25 м.

III. Вплив вирубного штампа на процес бігування

В більшості випадків всі проблеми при використанні біговальних каналів виникають із-за погано змодельованого вирубного штампа, неправильного регулювання і невідповідних умов роботи.
Щоб досягти найкращих результатів при роботі з бігувальний каналами, необхідно пам'ятати наступне:

Моделювання вирубного штампа
При моделюванні вирубного штампу необхідно звертати увагу на місця з'єднання біговальних ліній у кожному куті.
Одне з найважливіших умов для хорошого згину – лінійки в штампі повинні бути встановлені строго перпендикулярно.

При відхиленні на величину "а" дорівнює 0,15 мм або більше лінія бігування на половину або повністю буде порушена.

Хороша якість біга безпосередньо залежить від правильності підбору біговальних лінійок.
Бігувальні лінійки розрізняються:
• за формою головки
• по висоті бігувальної лінійки.
Висота бігувальної лінійки визначається висотою ріжучого ножа і товщиною паперу.
Розрахунок висоти бігувальної лінійки для картону: Висота ріжучого ножа – Товщина картону = Висота бігувальної лінійки.
Наприклад: для щільного картону товщиною 0,4 мм: 23,8 – 0,4 = 23,4.

Розрахунок висоти бігувальної лінійки для гофрокартону:
Висота ріжучого ножа – Товщина стиснутого гофрокартону (А) = Висота бігувальної лінійки.
При більш точних розрахунках, необхідно враховувати склад матеріалу, вмісту в ньому вологи і т. д.

Ще один момент, який пов'язаний з бігувальної лінійкою, це її деформація.
У процесі вирубки можуть виникнути такі проблеми як «злам» бігувальної лінії і неякісне бигование. Це пов'язано з недостатньою жорсткістю бігувальної лінійки, її деформацією в процесі бігування та інших факторів.
На деформацію біговальних лінійок може вплинути неправильна приправка.

Розрізняють кілька типів біговальних каналів. Це канали на пластиковій основі, на металевій основі, на прес-шпановой основі. Крім цього бігувальні матриці бувають подвійні, зі зміщеним центром і зі зменшеною шириною основи. ТОВ "ПРОМПРИНТ" рада запропонувати вам всі види існуючих біговальних каналів від різних виробників.
